Braking Resistor pada Industri: Komponen Penting dalam Sistem Dynamic Braking
Teknologi | 2026-09-30 16:58:22Motor listrik menjadi salah satu penggerak utama berbagai mesin industri. Conveyor, crane, hoist, elevator, mesin produksi, hingga sistem material handling banyak menggunakan motor yang dikendalikan melalui Variable Frequency Drive atau VFD.
VFD memungkinkan kecepatan motor diatur sekaligus membantu proses akselerasi dan deselerasi.
Namun ada satu kondisi yang sering luput diperhatikan.
Ketika motor melakukan deselerasi, energi yang tersimpan pada beban tidak selalu langsung hilang. Pada kondisi tertentu motor justru dapat menghasilkan energi listrik kembali menuju sistem VFD.
Energi tersebut perlu dikelola.
Salah satu komponen yang digunakan dalam sistem dynamic braking adalah braking resistor.
Apa Itu Braking Resistor?
Braking resistor adalah resistor yang digunakan untuk membantu membuang energi regeneratif yang muncul saat motor melakukan braking.
Energi listrik yang dialirkan menuju resistor akan dikonversi menjadi panas.
Secara sederhana, prosesnya dapat digambarkan:
Motor → VFD / DC Bus → Brake Chopper → Braking Resistor → Panas
Brake chopper atau braking unit bertugas mengendalikan kapan energi dialirkan menuju resistor.
Braking resistor kemudian menerima energi tersebut dan melepaskannya dalam bentuk panas.
Informasi mengenai beberapa konfigurasi braking resistor industri dapat dilihat pada halaman PT Selatama Indo Abadi.
Mengapa Motor Bisa Menghasilkan Energi?
Motor biasanya menggunakan energi listrik untuk menghasilkan gerakan mekanis.
Namun kondisinya dapat berbalik saat motor mengalami deselerasi atau didorong oleh beban.
Bayangkan sebuah crane yang sedang menurunkan beban.
Saat mengangkat beban, motor membutuhkan energi.
Ketika beban diturunkan, gaya gravitasi ikut menarik beban sehingga motor dapat berada pada kondisi regeneratif.
Fenomena serupa dapat terjadi pada:
- hoist,
- elevator,
- downhill conveyor,
- centrifuge,
- rotating equipment dengan inertia tinggi,
- mesin dengan siklus akselerasi dan deselerasi berulang.
Energi mekanis yang kembali melalui motor dapat meningkatkan tegangan pada DC bus VFD.
Sistem dynamic braking digunakan untuk membantu mengelola energi tersebut.
Braking Resistor Bukan Sekadar Resistor dengan Watt Besar
Kesalahan yang cukup umum adalah menganggap braking resistor cukup dipilih berdasarkan Watt.
Padahal ada beberapa parameter penting yang perlu diperhatikan.
Nilai Resistance
Nilai resistance atau Ohm menentukan besarnya arus yang dapat mengalir ketika braking circuit aktif.
Setiap VFD dapat memiliki batas minimum braking resistance yang berbeda.
Karena itu nilai resistance tidak sebaiknya ditentukan tanpa melihat spesifikasi drive.
Power
Power menunjukkan kemampuan resistor dalam menangani energi selama proses braking.
Namun nilai power tetap perlu dilihat bersama parameter lainnya.
Duty Cycle
Motor yang melakukan braking satu kali dalam beberapa menit tentu berbeda dengan crane yang melakukan proses braking berkali-kali dalam waktu singkat.
Duty cycle membantu menunjukkan seberapa sering resistor menerima energi dibanding waktu keseluruhan operasinya.
Braking Time
Proses berhenti selama beberapa detik dapat menghasilkan kebutuhan berbeda dibanding motor yang dideselerasi secara perlahan.
Karakter Beban
Inertia, berat beban, kecepatan, serta karakter mesin mempengaruhi energi yang dihasilkan selama braking.
Artinya, dua motor dengan daya sama belum tentu membutuhkan braking resistor dengan spesifikasi sama.

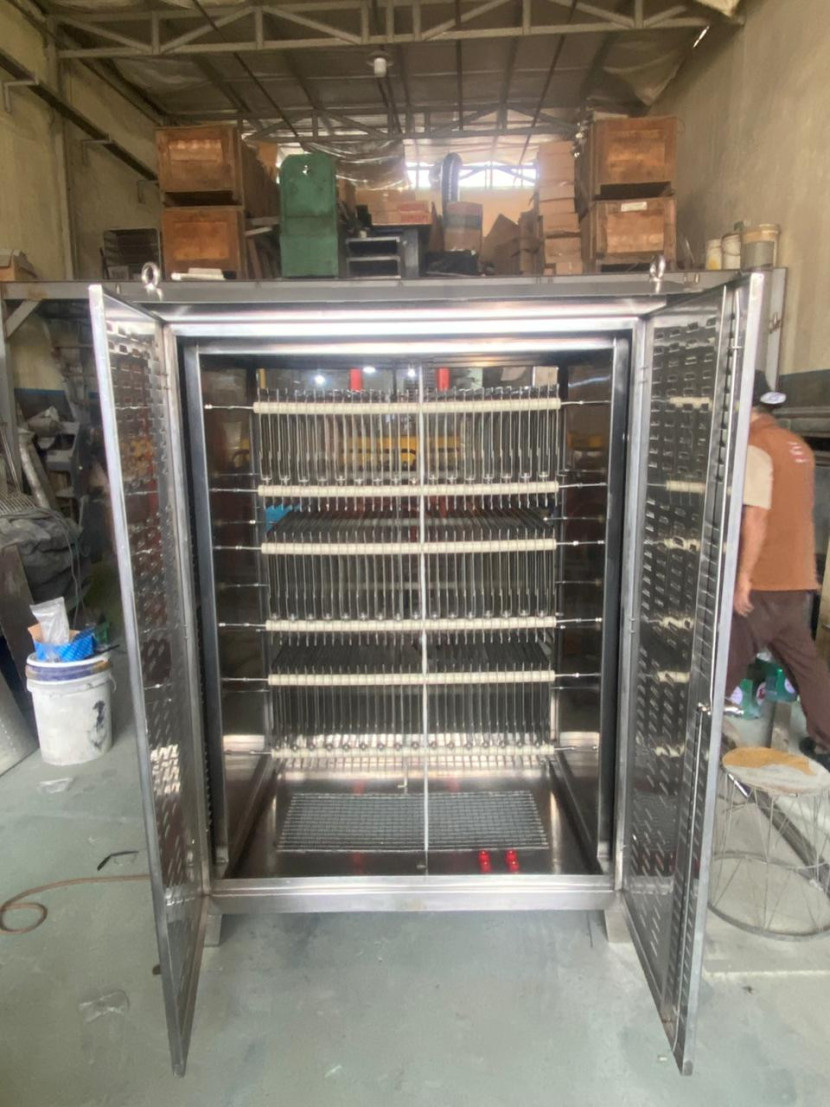

Contoh Braking Resistor dalam Bentuk Resistor Bank
Kebutuhan power yang lebih besar dapat menggunakan beberapa elemen resistor yang disusun menjadi sebuah resistor bank.
Resistor bank memungkinkan sejumlah elemen dikombinasikan untuk mencapai konfigurasi resistance dan power sesuai kebutuhan sistem.
Enclosure juga biasanya dirancang dengan ventilasi karena heat dissipation merupakan bagian penting dari kerja braking resistor.
Mengapa Terdapat Banyak Elemen Resistor?
Pada resistor bank, beberapa elemen dapat disusun dalam konfigurasi tertentu.
Susunan tersebut memungkinkan produsen menyesuaikan:
- total resistance,
- kemampuan power,
- karakter thermal,
- bentuk fisik,
- kebutuhan mounting.
Foto seperti ini juga menunjukkan bahwa braking resistor untuk industri dapat memiliki konstruksi yang jauh lebih besar dibanding resistor elektronik yang biasa ditemukan pada rangkaian kecil.
Apa yang Terjadi Jika Braking Resistor Tidak Sesuai?
Pemilihan resistor yang kurang tepat dapat mempengaruhi kinerja sistem braking.
Resistance yang terlalu rendah berpotensi menghasilkan arus braking terlalu besar bagi braking circuit.
Resistance terlalu tinggi dapat membatasi kemampuan pembuangan energi.
Power atau kemampuan thermal yang tidak mencukupi juga dapat membuat resistor mengalami temperatur tinggi pada pola braking yang berat.
Karena itu spesifikasi resistor perlu disesuaikan dengan kemampuan VFD dan kondisi penggunaan.
Manual resmi VFD tetap menjadi referensi penting sebelum menentukan nilai resistance.
Braking Resistor untuk Crane dan Hoist
Crane dan hoist merupakan contoh aplikasi yang menarik karena motor dapat mengalami kondisi motoring dan regeneratif dalam satu siklus kerja.
Saat mengangkat beban, motor menggunakan energi.
Saat menurunkan beban, energi dari beban dapat kembali menuju drive.
Frekuensi kerja yang tinggi juga membuat duty cycle menjadi faktor penting.
Kebutuhan braking resistor untuk crane biasanya tidak cukup dianalisis hanya berdasarkan daya motor.
Data beban, braking time dan pola operasi juga perlu diperhatikan.
Braking Resistor untuk Elevator
Elevator memiliki karakteristik serupa.
Cabin dan counterweight menciptakan kondisi beban yang dapat berubah tergantung arah perjalanan serta jumlah muatan.
Pada kondisi tertentu motor dapat menghasilkan regenerative energy.
Energi tersebut kemudian perlu dikelola oleh sistem drive.
Braking Resistor untuk Conveyor
Conveyor mempunyai variasi aplikasi yang sangat luas.
Horizontal conveyor ringan mungkin tidak menghasilkan kebutuhan braking sebesar conveyor dengan inertia tinggi.
Downhill conveyor bahkan dapat terus mendorong motor selama proses operasi sehingga karakter energinya berbeda.
Inilah salah satu alasan mengapa pemilihan braking resistor perlu dilakukan berdasarkan aplikasi sebenarnya.
Bagaimana Memilih Braking Resistor?
Beberapa data yang dapat disiapkan sebelum menentukan resistor antara lain:
- brand VFD,
- model VFD,
- daya motor,
- tegangan sistem,
- minimum braking resistance,
- nilai resistance yang direkomendasikan,
- braking time,
- duty cycle,
- jenis mesin,
- jumlah braking per jam.
Foto nameplate VFD juga dapat membantu proses identifikasi.
Jika mesin sudah mempunyai resistor existing, informasi dari nameplate resistor tersebut dapat digunakan sebagai referensi tambahan.
Bisa Dibuat Sesuai Spesifikasi
Kebutuhan industri tidak selalu dapat dipenuhi oleh resistor standar.
Ada aplikasi yang membutuhkan resistance tertentu, power besar, enclosure khusus, dimensi tertentu, hingga konfigurasi resistor bank.
PT Selatama Indo Abadi merupakan perusahaan yang menangani kebutuhan komponen industri termasuk braking resistor standar maupun custom.
Informasi mengenai perusahaan dan produk lainnya dapat dilihat melalui website PT Selatama Indo Abadi.
Jangan Hanya Meniru Ukuran Resistor Lama
Ketika braking resistor lama rusak, pengguna terkadang mencari pengganti dengan ukuran fisik yang sama.
Pendekatan tersebut belum tentu tepat.
Ukuran enclosure tidak secara langsung menunjukkan:
- resistance,
- power,
- duty cycle,
- kemampuan thermal.
Replacement resistor bahkan dapat memiliki ukuran berbeda selama spesifikasi elektrik dan thermal-nya sesuai dengan kebutuhan sistem.
Data VFD serta resistor existing tetap perlu diperiksa.
Penutup
Braking resistor merupakan salah satu komponen dalam sistem dynamic braking yang membantu mengelola energi regeneratif pada motor industri.
Fungsinya terlihat sederhana, yaitu mengubah energi listrik menjadi panas.
Namun proses pemilihannya membutuhkan lebih dari sekadar mengetahui daya motor.
Resistance, power, duty cycle, braking time, karakter beban, hingga kemampuan VFD perlu dipertimbangkan bersama.
Pemahaman ini penting khususnya pada aplikasi seperti crane, hoist, elevator, conveyor dan mesin dengan deselerasi berulang.
Pemilihan komponen yang didasarkan pada data teknis akan membantu sistem braking bekerja sesuai dengan requirement aplikasi.
